鋁門窗45度數控切割生產線

LJG2S-500*6500
此款鋸切加工中心是本公司第四代產品,在前三代基礎上結合國外先進的設計理念和思路,全新的工業鈑金設計,經過嚴謹的論證和周密的設計而成的,節約型材效果明顯的新一代型材切割設備。
產品編號
所屬分類
聯系我們
1
產品描述
參數

產品介紹
● 此款鋸切加工中心是本公司第四代產品,在前三代基礎上結合國外先進的設計理念和思路,全新的工業鈑金設計,經過嚴謹的論證和周密的設計而成的,節約型材效果明顯的新一代型材切割設備。

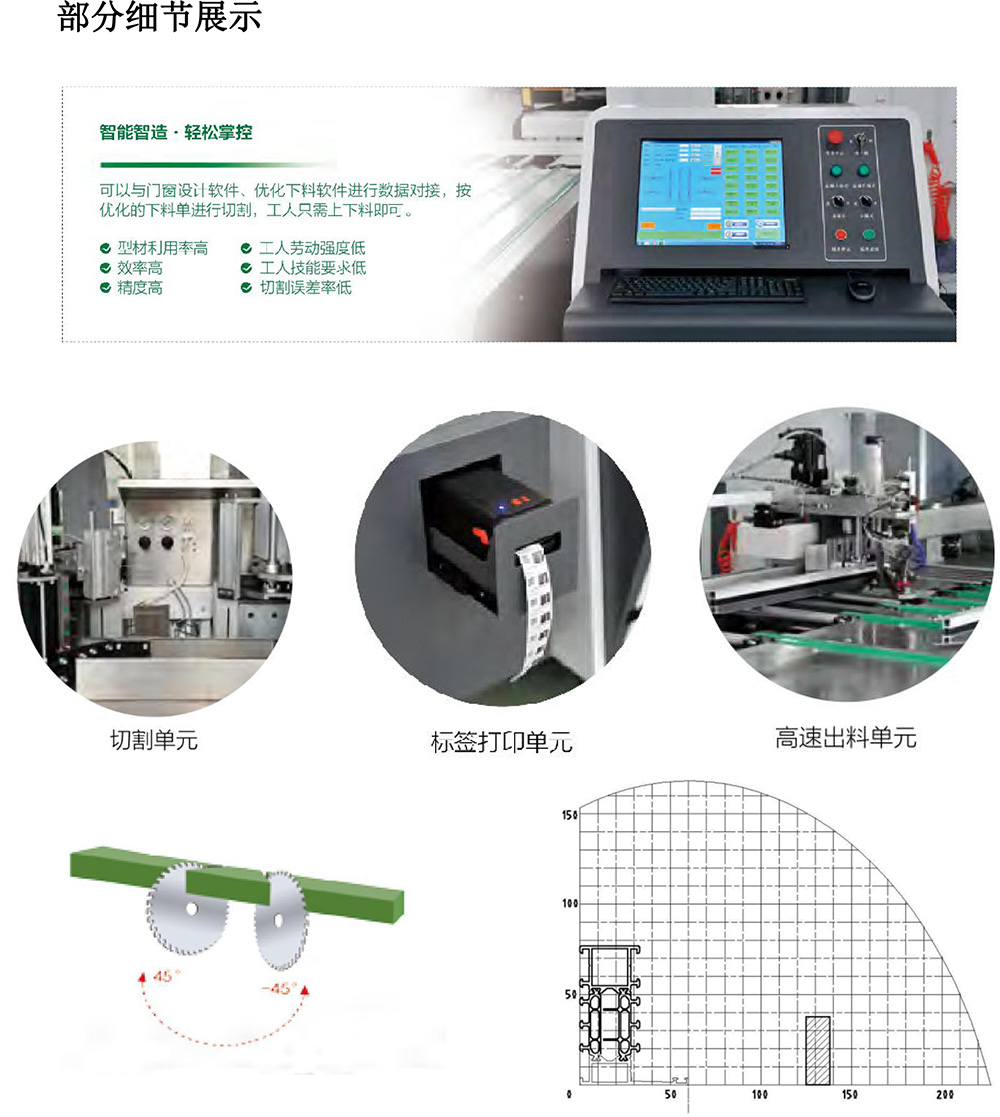

● 左右兩機頭鋸片為固定45°,摒棄了傳統的90°或任意角切割的形式,專注于斷橋鋁門窗型材、全鋁家居型材的雙端45°切割。使得新一代的鋸切加工中心在切割效率和省料方面有了大幅度的提高。而且設備結構簡單,易于操作。
● 送料部分和出料部分也采用全新的設計思路,采用了工業流水線型材作為框架,使得設備外觀簡約而大氣。
● 本設備采用施耐德數控系統,并配有一臺工業控制計算機(工控機),使設備長時間運行于較惡劣的生產環境中更穩定。
● 機械手位置調整采用全數控控制,利用手動脈沖發生器調整好機械手位置,系統會(huì )記住位置,再次切割相同規格型材時系統會(huì )調用保存的機械手位置數據,減少工人的操作失誤,提高工作效率。
● 送料架采用全新的結構設計,使用優質型鋼焊接而成,并經過人工時效處理,長期使用不變形。使得機械手送料精度更高、更穩定、速度更快。
● 本設備可以實現無料頭切割,傳統的雙頭鋸下料由于是人工送料必須要留出5~10mm的料頭長度,工人才比較容易操作。而采用數控送料則完全避免的由于人的原因而造成型材的浪費,切割每支型材可節約5~10mm。通過計算約能節省1%的材料。
● 本設備每支料的下料時間約為10-13秒(平均數),按8小時/班計算,可以切割2200-2600支,是雙頭鋸2~3倍的效率。
● 行業獨有的隔離變壓器裝置,排除外部電壓的不穩定性,使設備平穩運行。



產品參數

● 電源規格:三相四線 380V 50Hz
● 總功率:約12.7kW(其中吸塵設備3.7kW)
● 工作氣壓:0.5~0.8MPa
● 鋸片和主軸電機:2.2KW 3000r/min
● 鋸片規格:φ500x4.0x3.4x30x120T
● 切割角度:雙機頭固定45°
● 切割長度范圍:150~6500mm
● 鋸片切割范圍:150mm(高度)x125mm(寬度)
● 切割長度精度:±0.1mm/1000mm
● 切割角度精度:±0.1°
● 重復定位精度:±0.05mm
● 切割表面粗糙度:Ra12.5μm
● 切割表面平面度:≤0.05mm
● 耗氣量:120L/min
● 送料速度:0~70m/min
● 出料速度:0~70m/min
● 切割電機轉速:2860r/min
● 鋸片切割速度:0~15m/min 無級可調(手動)
● 型材切割速度:約10-13秒/支(平均速度)
● 整機總重:約5000Kg
● 外形尺寸:13.2米(長)x3.8米(寬)x2.1米(高)



產品配置

● 數控系統:施耐德(PLC、伺服)
● 直線導軌:臺灣上銀HIWIN
● 齒輪齒條:臺灣YYC
● 精密絲杠:臺灣TBI
● 鋸片電機:瑞德沃斯
● 氣路元件:臺灣亞德客(氣缸、電磁閥、管路、接頭)
● 低壓電器:施耐德、歐姆龍、霍尼韋爾
● 電線電纜:上海易初(主要)
● 金剛石鋸片:至廣
● 精密減速器:法斯頓(臺灣)
